Membuat Logo 3D dengan CorelDraw

Posted by KEPOIN IT on Monday, October 31, 2011


Tutorial Ilmu Grafis Membuat 3D logo dengan CorelDraw adalah optimalisasi objek Tiga 3 Dimensi yang dibuat menjadi sebuah logo perusahaan. Tutorial ini memanfaatkan objek 2 dimensi yang dirubah dengan transformasi perspektif sehingga objek terlihat dimensional tiga. Sangat mudah dipraktekkan dan bisa digunakan untuk membuat tulisan menyesuaikan dengan bentuk 3 dimensi.
Pada artikel sebelumnya saya sudah membuat beberapa panduan untuk pemula sehingga beberapa bahasan disini nantinya akan mengarahkan Anda pada tutorial coreldraw tingkat mahir untuk mengaplikasikan beberapa tool dan effect dalam coreldraw sebagai explorasi dan praktek. Sebaiknya Anda membaca tutorial berikut agar mudah memahami dan menerapkan tutorial pada artikel ini.
CorelDraw sebagai aplikasi software desain grafis berbasis vektor tidak menyertakan secara detail untuk pengerjaan objek 3 dimensi yang benar-benar 3 dimensi. Ingat bahwa coreldraw adalah pengolah citra grafis yang bergerak pada mode 2 dimensi. Sehingga untuk menghasilkan objek 3 dimensi adalah teknik kita sendiri sehingga menghasilkan sebuah objek mirip 3 dimensi. Untuk memulai tutorial logo 3 dimensi ikuti langkah-lagka berikut :
Membuat Logo 3D dengan CorelDraw
1. Atur preferensi pada properti bar, Unit : milimeter dan Nudge offset : 0.1 mm
2. Buat poligon 6 sudut dengan menggunakan polygon Tool (Y). Ubah property poligon 6 sudut tersebut menjadi seperti pada gambar dibawah.











3. Aktifkan snap to object agar objek dapat elekat pada objek lain.
4. Buat 3 objek segi empat dengan bezier tool diatas poligon 6 sudut. Pada saat membuat objek 4 sudut arahkan mouse pada pojok poligon sehingga muncul tulisan node dan arahkan mouse pada tengah-tengah poligon hingga muncul tulisan center.
5. Warnai objek 4 sudut tersebut dengan warna merah, kuning dan hijau. Caranya dengan memilih objek 4 sudut dengan pict tool satu persatu kemudian klik warna pada palete warna (ada disebelah kanan).

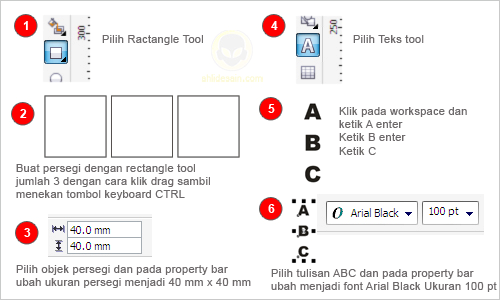

6. Buat persegi dengan ukuran 40 x 40 mm sebanyak 3 buah menggunakan Rectangle Tool.
7. Dengan teks tool ketik A, enter, ketik B, enter, ketik C sehingga huruf tersebut menjadi sebuah paragraf . Pilih pick tool. Ubah huruf menjadi huruf Arial Black dengan ukuran 100pt.











8. Pilih teks ABC dengan pick tool. Pecah tulisan tersebut dengan cara klik Menu Arrange > Break Artistic Text (CTRL+K)
9. Seleksi/pilih tulisan A, B, C tersebut menggunakan pick tool dengan cara menekan tombol SHIFT dan klik pada teks ABC. Ubah menjadi kurva dengan cara klik Menu Arrange > Convert to Curve (CTRL+Q). Kemudian klik pada area workspace manapun agar objek tidak terseleksi.

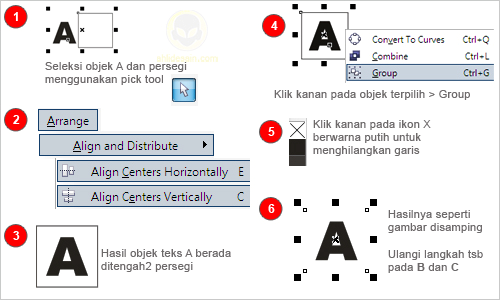

10. Posisikan teks A berada ditengah-tengah persegi. Klik objek dengan tulisan A, kemudian tekan SHIFT + klik persegi yang sudah dibuat pada point 6. Lalu pilih Menu > Arrange > Align & Distribute > Align Center Horizontally dan Align Center Vertically
12.Klik kanan pada objek terpilih tersebut ( objek teks A dan persegi) pilih Group
13. Hilangkan garis pada objek terpilih ( objek teks A dan persegi) dengan cara klik kanan pada palete warna dengan ikon X berwarna putih.











14. Ulangi point 10-13 pada teks B dan C pada persegi yang berbeda pada point 6
15. Aktifkan efek envelope dengan menekan Menu Effects > Envelope ( CTRL+F7)











16. Pilih objek teks A dan persegi dengan Pick Tool kemudian klik tombol Create From pada Docker Envelope. Arahkan panah ke warna merah lalu klik apply pada Docker Envelope sehingga objek berubah menjadi miring.
17. Pilih objek teks A dan persegi yang sudah digrup dan miring tersebut kemudian SHIFT + Klik pada warna objek 4 sudut berwarna merah. Kemudian tekan tombol keyboard C lalu tekan tombolkeyboard E, ini berfungsi agar objek berada ditengah-tengah onjek. (pahami lagi fungsi ini pada artikel (Align And Distribute pada CorelDraw).











18. Ulangi langkah 16 dan 17 pada objek lainnya. Sehingga hasilnya seperti gambar di bawah.
